旋轉編碼器有哪些輸出信號？
旋轉編碼器的信號輸出有正弦波（電流或電壓）,方波（TTL、HTL）,集電極開路（PNP、NPN）,推拉式多種形式，其中TTL為長線差分驅動（對稱A,A-;B,B-;Z,Z-）,HTL也稱推拉式、推挽式輸出，旋轉編碼器的信號接收設備接口應與編碼器對應。
信號連接—編碼器的脈沖信號一般連接計數器、PLC、計算機，PLC和計算機連接的模塊有低速模塊與高速模塊之分，開關頻率有低有高。
如單相聯接，用于單方向計數，單方向測速。
A.B兩相聯接，用于正反向計數、判斷正反向和測速。
A、B、Z三相聯接，用于帶參考位修正的位置測量。
A、A-，B、B-，Z、Z-連接，由于帶有對稱負信號的連接，在后續的差分輸入電路中，將共模噪聲抑制，只取有用的差模信號，因此其抗干擾能力強，可傳輸較遠的距離。
對于TTL的帶有對稱負信號輸出的旋轉編碼器，信號傳輸距離可達150米。
旋轉編碼器信號序列
一般旋轉編碼器輸出信號除A、B兩相（A、B兩通道的信號序列相位差為90度）外，每轉一圈還輸出一個零位脈沖Z。。
當主軸以順時針方向旋轉時，按下圖輸出脈沖，A通道信號位于B通道之前；當主軸逆時針旋轉時，A通道信號則位于B通道之后。從而由此判斷主軸是正轉還是反轉。
正弦輸出旋轉編碼器輸出的差分信號如下圖所示：
旋轉編碼器零位信號
旋轉編碼器每旋轉一周發一個脈沖，稱之為零位脈沖或標識脈沖，零位脈沖用于決定零位置或標識位置。
要準確測量零位脈沖，不論旋轉方向，零位脈沖均被作為兩個通道的高位組合輸出。由于通道之間的相位差的存在，零位脈沖僅為脈沖長度的一半。
旋轉編碼器預警信號
有的旋轉編碼器還有報警信號輸出，可以對電源故障，發光二極管故障進行報警，以便用戶及時更換編碼器。

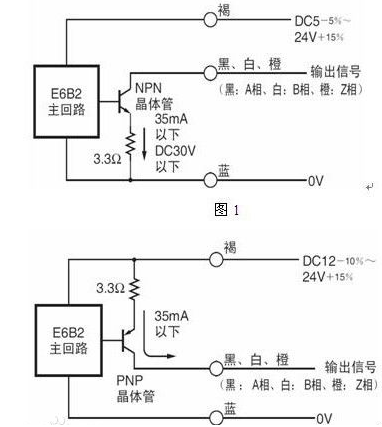

NPN/PNP開路集電極輸出（NPN/PNP Open Collector)是最基本的輸出方式，抗干擾能力差，輸出有效距離短。在旋轉編碼器中用于增量型編碼器輸出，現已較少使用。
