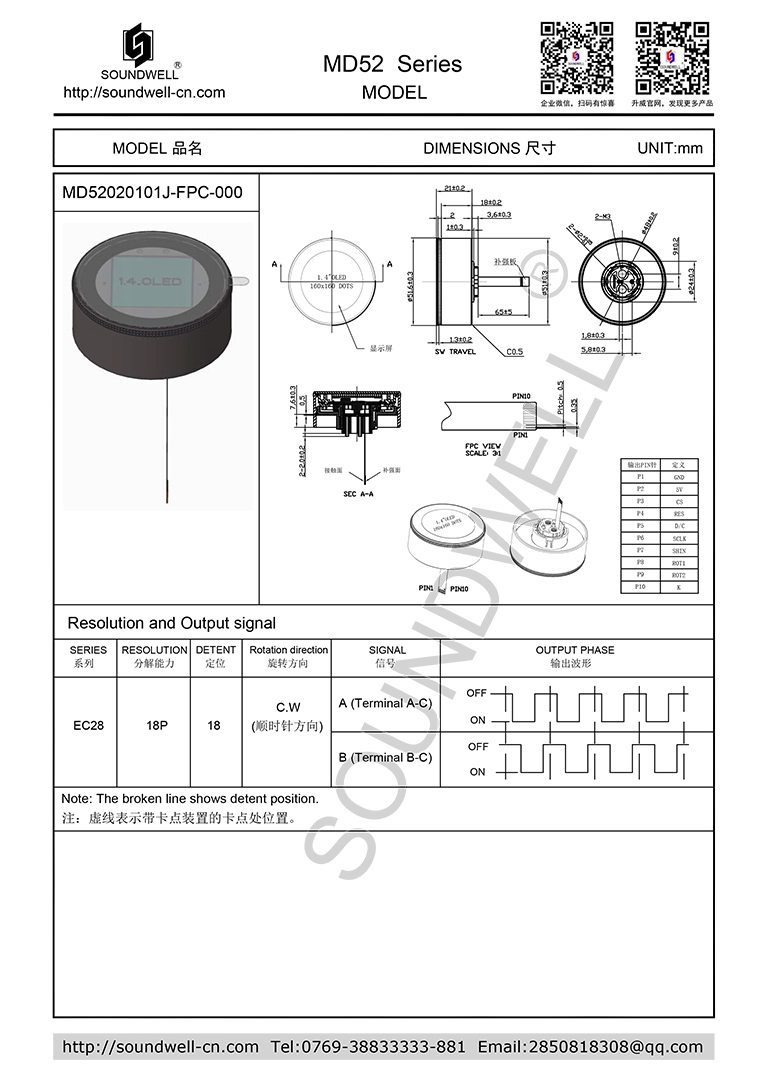

| 系列： | MD52 |
| 名稱： | 帶OLED顯示旋鈕模組 |
| 主要規格: | 額 定 電 壓：DC 5V 最大額定電流：150mA 工 作 溫 度：-20℃～70℃ 機械旋轉角度：360°(無止檔） 檔 位 數：18檔 編碼器輸出脈沖數：18 Pulses 旋 轉 力 矩：225±75gf.cm 旋 轉 壽 命：50,000次以上 |
| 產品特點： | OLED顯示屏顯示效果清晰細膩，陽極金屬外鈕與絲印玻璃蓋板的搭配，使得產品的一體性較強，且產品支持IPX4防水。 。 |
| 應用領域： | 適用家用電器、音響等相關電子設備上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotation torque 旋轉力矩 ：22.5±7.5mN.m
2、Total ratational angle 全回轉角度：360°
3、Number of detents 旋轉定位數：18 detents
4、Travel of switch 開關移動量：1.3±0.2 mm
5、Operating force of switch 開關作動力：3800±100gf
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：18 pulses；
2、Rating Power 額定功率：DC5V 150mA
4、Insulation resistance 絕緣阻抗：100M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：50,000 cycles 。
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
