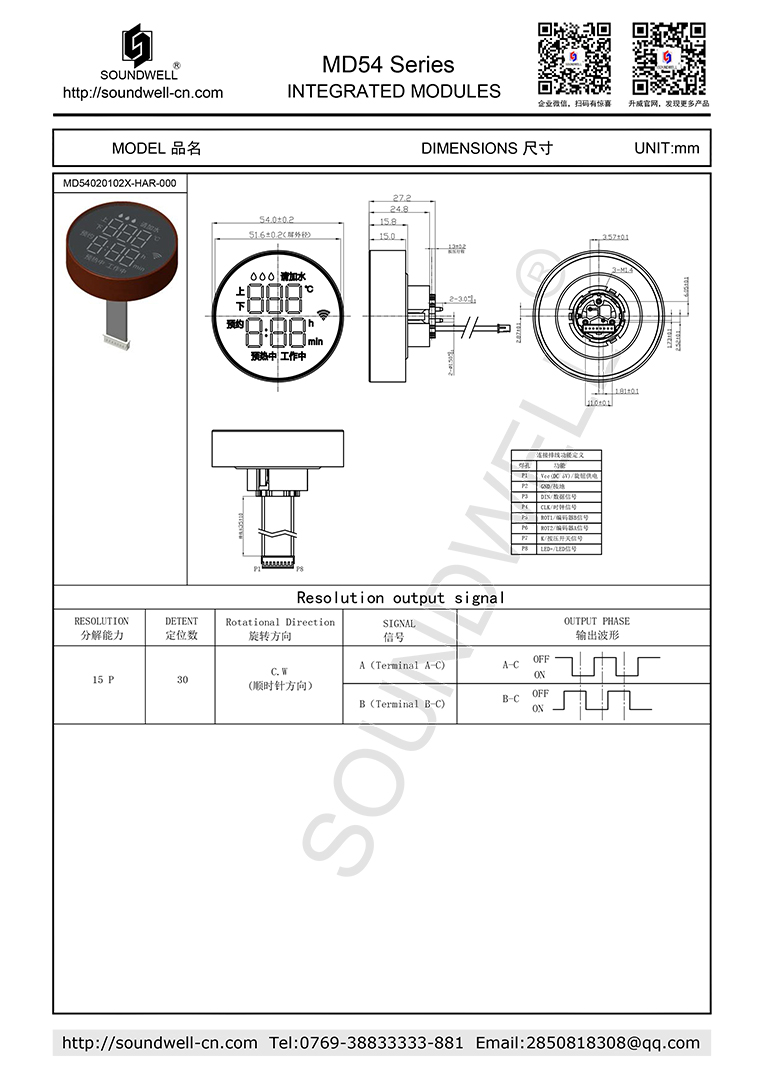

| 系列： | MD54 |
| 名稱： | 一種帶數碼管顯示的編碼器模組 |
| 主要規格: | 外形尺寸：54 mm 編碼器定位數：30個定位 編碼器輸出脈沖數：15 Pulses 工作溫度：-20℃～70℃ 旋轉壽命：30000次以上 按壓壽命：30000次以上； |
| 產品特點： | 這是一款集數碼管顯示、旋轉、按壓等多功能的旋鈕模組。 |
| 應用領域： | 主要應用于蒸烤箱、家用電器及其他電子產品上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotation torque 旋轉力矩 ：15±7mN.m
2、Total ratational angle 全回轉角度：360°
3、Number of detents 旋轉定位數：30 detents
4、Travel of switch 開關移動量：1.3±0.2 mm
5、Operating force of switch 開關作動力：250±80gf
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Insulation resistance 絕緣阻抗：100M?
2、Dielectric voltage 耐電壓：1 Minute at AC 300V
3、Encoder pulses 編碼器輸出脈沖數：15 pulses
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
2、Push operating life 按壓壽命：30,000 cycles Min
Note:In this catalog, if some parameters of drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
