       電磁式傳感器被廣泛應用于工業機器人上,大家都想了解它的工作原理是怎樣的,升威電子整理如下,希望對大的設計有所幫助!

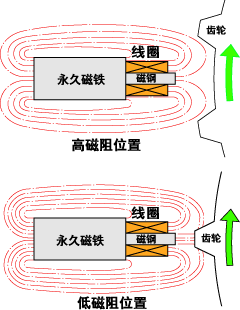

       外配檢測齒輪型電磁式轉速傳感器，通常是將傳感器頭靠近安裝在旋轉軸上檢測齒輪的齒頂端，當旋轉軸帶著齒輪旋轉時，傳感器就會感應出與轉速成比例的頻率信號。因?yàn)閭鞲衅魇怯捎谰么盆F、線圈和U型磁鋼組成的，當磁性物體靠近 U 型磁鋼時，線圈內的磁通量就會發生變化，在線圈兩端建立起一個其頻率與磁通量成比例變化的誘導電壓。磁通量隨著頻率

       f = 轉速(r/min)×齒數／60(Hz)

       而波動，作為傳感器的轉速信號被輸出出來。
這種傳感器的特點是一，構造簡單；二，不要電源；三，體積小、不占地方；四，不需維修保養，測量的可靠性高，因此被大量地應用在各種工業場所。

       內裝檢測齒輪型電磁式轉速傳感器，是通過聯軸節與旋轉機械的軸連接在一起，旋轉時產生其頻率與轉速成比例的信號。 傳感器由永久磁鐵、檢測齒輪、內齒輪等構成，形成一個封閉的檢測磁場回路。當檢測齒輪隨著傳感器的軸作旋轉運動時，磁通量就發生變化，在線圈兩端建立起一個其頻率與磁通量成比例變化的誘導電壓。磁通量隨著頻率

        f = 轉速(r/min)×齒數／60(Hz)

        而波動，作為傳感器的轉速信號被輸出出來。

        電磁式傳感器原理圖

       電磁式傳感器工作原理

        磁電式轉速傳感器，主要是利用磁阻元件來做轉速測量的。磁阻元件有一個特性，就是其阻抗值會隨著磁場的強弱而變化。通常磁電式傳感器內裝有磁性鐵，使傳感器預先帶有一定的磁場，當金屬的檢測齒輪靠近傳感元件時，齒輪的齒頂與齒谷所產生的磁場變化使得傳感元件的磁阻抗也跟著變化。但是磁阻元件的阻抗值隨溫度變化很大，用一個磁阻元件測量轉速時，溫漂影響非常厲害，這使磁阻元件的應用受到很大的限制。可是我們小野測器的傳感器卻不同，它采用了 2 個磁阻元件，不僅補償了溫度的影響，還大大地增強了傳感器的靈敏度。

       上圖所示是磁電式轉速傳感器的原理圖，由兩個磁阻元件和兩個電阻構成的電橋回路，其差動輸出信號即檢測信號被取出后直接送到 DC放大器進行放大。這里簡單地把框圖再說明一下。為了調整兩個磁阻元件的阻抗差異，電橋回路里還加入了可調電位器作為阻抗的平衡調整。平衡電橋的輸出接 DC放大器。若檢測用齒輪采用漸開線齒輪時，輸出波形幾乎和正弦波差不離。信號經過放大后，被送到整形回路進行整形，使其變成上沿和下沿跳變得更快的矩形波。輸出回路采用集電極輸出，輸出阻抗約為 330Ω 左右。指示器LED會隨著輸出波形的Hi、Lo變換而點滅。整個電路由 5V 電壓驅動，電路內有 5V 電壓輸出的執行器。電源的輸入電壓與其他傳感器相同，為DC12V±2V。磁阻元件被封裝在傳感器的頂端，考慮到安裝時有方向性，所以在傳感器上標有位置對準的記號。

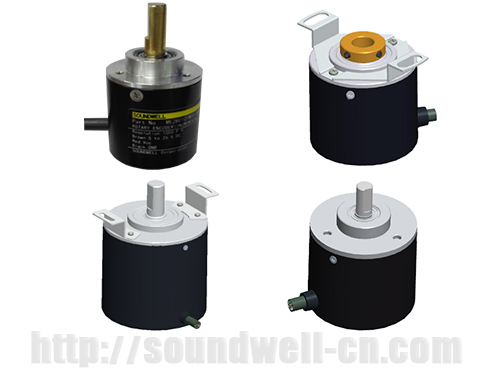

        廣東升威電子專業生產電磁式傳感器廠家,研發生產的電磁式傳感器可用于測量距離 位移 速度 角度,廣泛應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制。

         找電磁式傳感器廠家就找廣東升威電子.
