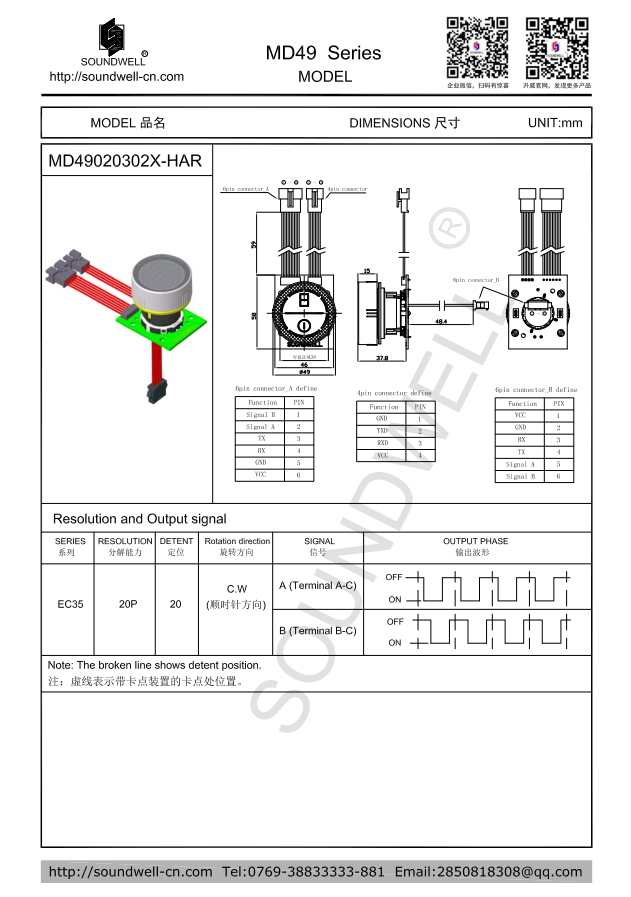

| 模組型號： | MD49 |
| 名稱： | 帶觸摸開關的數碼管旋鈕模組 |
| 主要規格: |
額定電壓：DC 3.6V |
| 產品特點： | 數碼管外圈燈條與中間數字對應，隨數字變化；數碼管帶觸摸開關，操作體驗感強。外觀檔次高，外旋鈕電鍍黑鉻，IMD的面蓋；并在模組中間設計了一個裝飾圈（塑膠噴油），可組裝于客戶面板上起到遮掩內部及裝飾的作用。 |
| 應用領域： | 適用家用電器、音響等相關電子設備上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：400±150 gf.cm
2、Number of detemts click定位數：20 Click
3、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm Max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：20 pulses
2、Rating Power 額定功率：DC3.6V 150mA
3、Insulation resistance 絕緣阻抗：100M? 1 Minute at DC 250V
4、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：30,000 cycles
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
