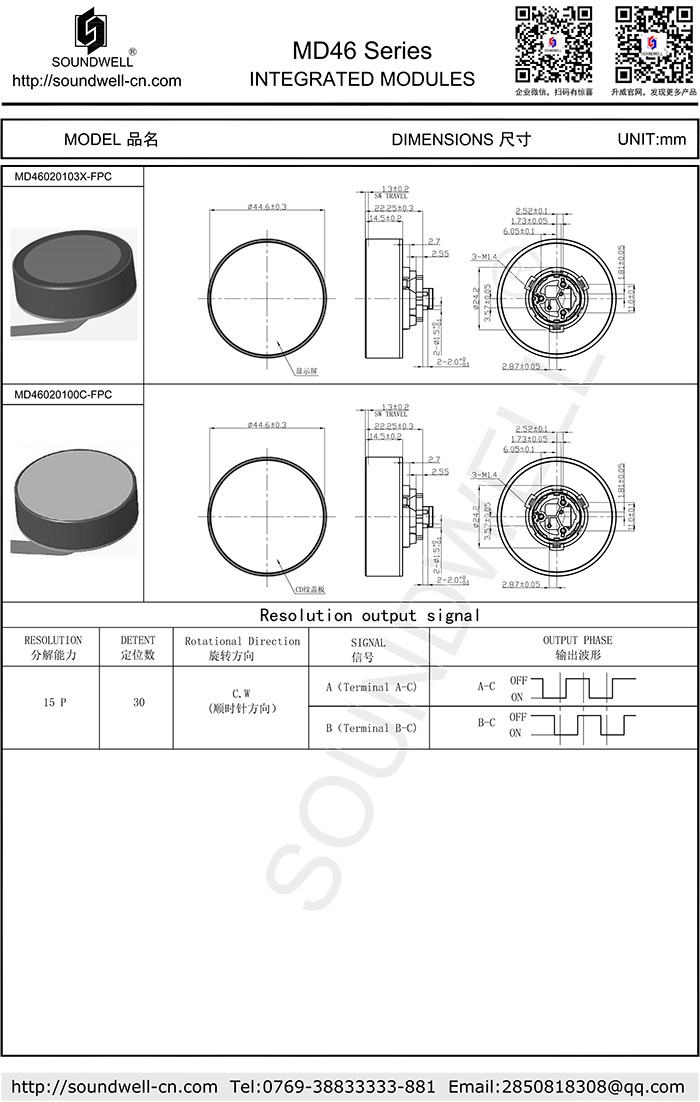

| 編碼器模組型號： | MD46 |
| 名稱： | 帶顯示屏的編碼器模組 |
| 主要規格: | 外形尺寸：46 mm 編碼器定位數：30個定位 編碼器輸出脈沖數：15 Pulses 工作溫度：-20℃～70℃ 旋轉壽命：30,000次以上 開關壽命：30,000次以上； |
| 產品特點： |
此產品在現有中空編碼器基礎上增加整體按壓開關，顯示屏及氛圍燈，顯示屏可以根據客戶的需求開發OLED屏，TFT屏，黑白LCD屏等； |
| 應用領域： | 該產品適用家用電器、音響等相關電子設備上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotation torque 旋轉力矩 ：11±4mN.m
2、Total ratational angle 全回轉角度：360°
3、Number of detents 旋轉定位數：30 detents
4、Travel of switch 開關移動量：1.3±0.2 mm
5、Operating force of switch 開關作動力：250±80gf
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Insulation resistance 絕緣阻抗：100M?
2、Dielectric voltage 耐電壓：1 Minute at AC 300V
3、Encoder pulses 編碼器輸出脈沖數：15 pulses
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
2、Push operating life 按壓壽命：30,000 cycles Min
Note:In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
