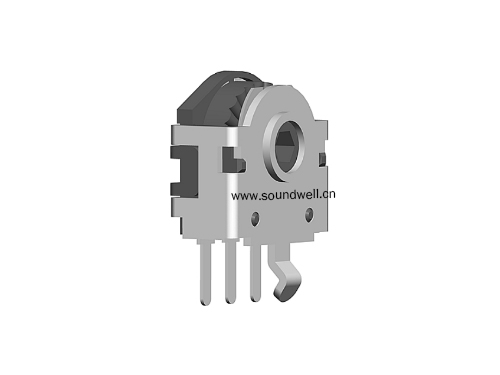

EC10編碼器產品介紹
編碼器型號：EC101102X2G-VA5
編碼器名稱：EC10編碼器
編碼器特點：體積小，使用壽命長，設計為貫通軸型
編碼器應用：主要適用于鼠標、耳機、收音機、電子玩具、電子煙或其它電子產品；
主要功能 ：翻頁、調頻、調光、調音量、速度調節、溫度調節、菜單選擇等
EC10編碼器產品規格參數

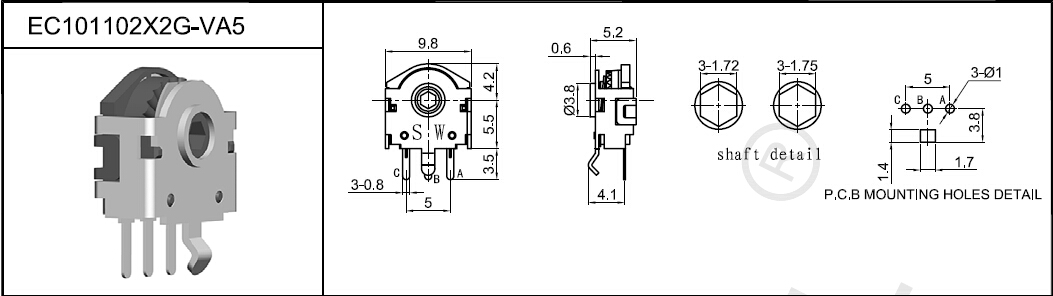

外形尺寸：10mm
額定功率：DC5V 10mA；
定位數：12個/24個
脈沖數：6/12
工作溫度：-20℃～80℃；
旋轉壽命：100000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational torque 旋轉力矩 ：5~100gf.cm
2、Total ratational angle 全回轉角度：360°
3、Number and position of detent 定位點數：12 detents ，24 detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：6 pulses，12 pulses
2、Phase difference 相位差：△T≥0.08T
3、Rating power 額定功率 ：DC5V 10mA
4、Insulation resistance 絕緣阻抗：10M? 1 Minute at DC 50V
5、Dielectric voltage 耐電壓：1 Minute at AC 50V
6、Chattering 振蕩 ：≤3ms
7、Bounce 突跳：≤2ms
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：100,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

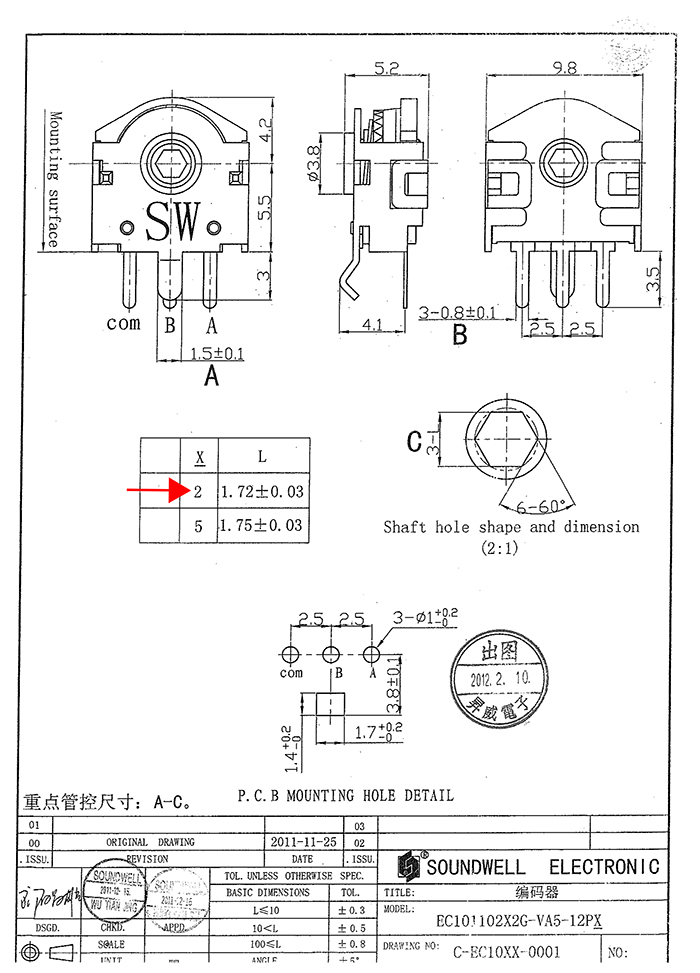

EC10編碼器產品規格書,如需更清晰資料,聯系右側升威電子客服索取！

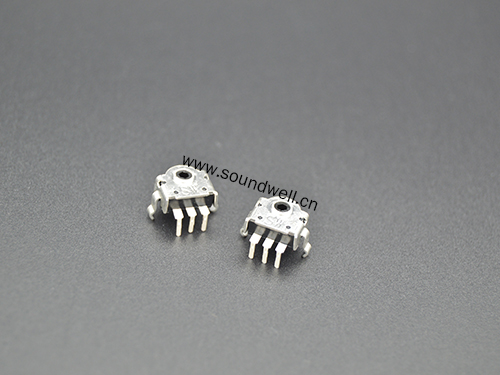

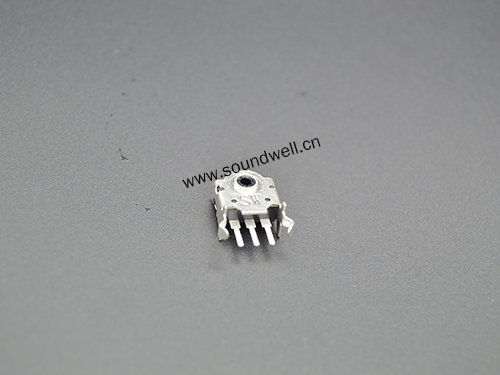

如需了解其它樣式EC10編碼器可點擊如下圖片直達！
