中空型編碼器名稱: EC33增量型中空編碼器,EC33中空編碼器,EC33中空旋轉編碼器
EC33增量型中空編碼器優點：較長的使用壽命，內軸自帶按壓復位功能，可配合按壓開關用。手感清脆，
切換迅速，本體及轉軸顏色為白色，可起到光照效果。
EC33增量型中空編碼器應用：此中空型旋轉編碼器適用家用電器、功放音響及相關電子設備上
EC33增量型中空編碼器功能: 調節音量、調節溫度、功能選擇。
EC33增量型中空編碼器產品規格參數
外形尺寸： 33mm
額定電壓: DC 10V；
定位數:24個；
脈沖數:24；
工作溫度：-10°C to 70°C；
旋轉壽命：100000次以上
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：30~200gf.cm
2、Number and position of detent定位點數及位置：24點定位（間隔角度 15°±3°）
3、Operating force of switch 開關作動力: 150±80gf.cm
4、Shaft wobble 軸擺動：1.0 x L / 30mm p-p 以下(L:安裝長度)
5、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：24個脈沖/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 額定電壓: DC 10V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：100,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

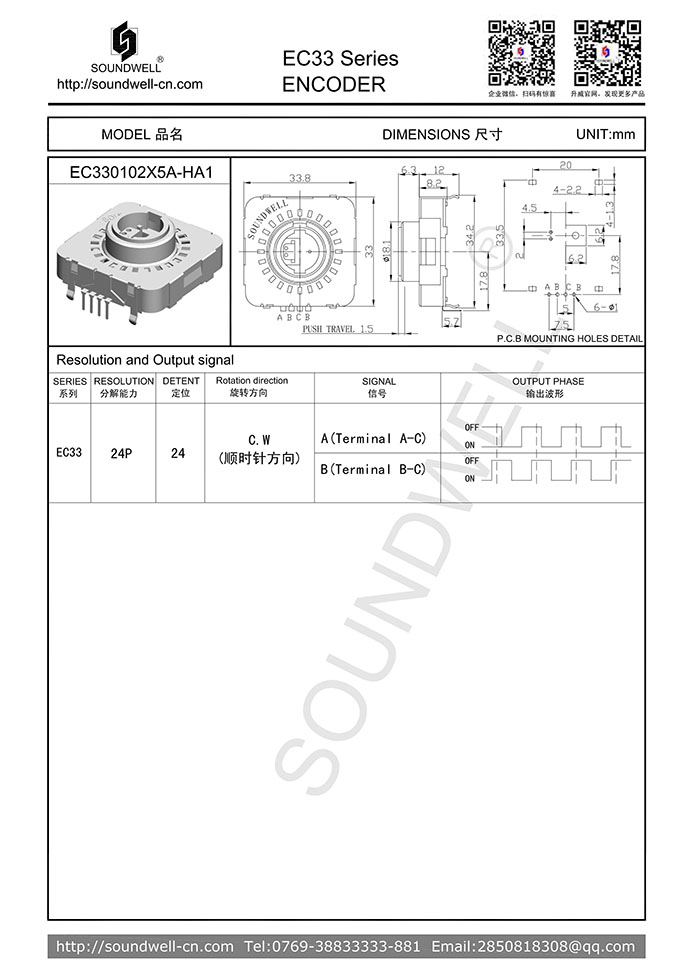

如下是EC33中空型編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
