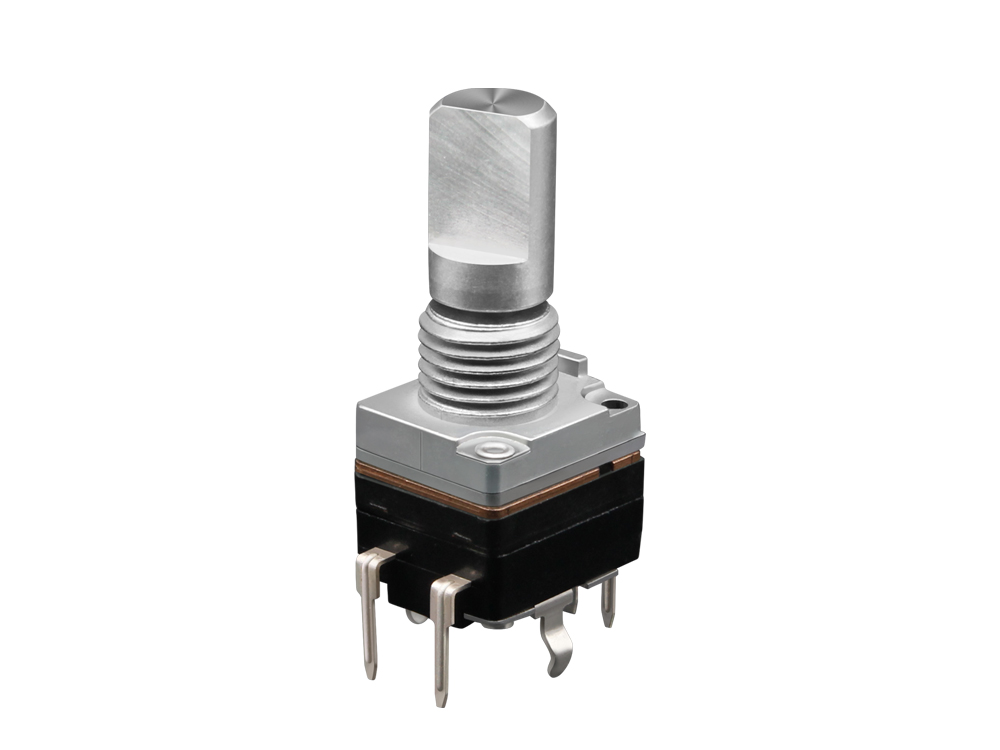

產品名稱: EC09旋轉編碼器 EC09編碼器,EC09增量編碼器
產品優點：體積小、密封性好，可以帶按壓開關，有立式及臥式兩種安裝方式，軸心形狀及長度可調整。
產品應用：EC09旋轉編碼器適用對講機、收音機、小型音響及其它相關電子設備。
產品功能: 調頻、調節音量、功能切換等。
旋轉編碼器型號: EC09編碼器系列
EC09旋轉編碼器產品規格參數
外形尺寸：9.5mm；
工作溫度：-20℃～80℃；
額定功率：DC 5V 0.5mA；
定位數：20個；
脈沖數：10 ；
旋轉壽命：30000次以上；
開關按壓壽命：20000次以上
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：50~200gf.cm
2、Total ratational angle 旋轉角度：360°
3、Number and position of detent 定位點數：20 Detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力：10 Pulses
2、Phase difference 相位差：△T=0.25T±0.17T
3、Rating Power 額定功率：DC 5V 0.5mA
4、Insulation Resistance 絕緣阻抗：10MΩ 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
6、Switch Rating Power 開關額定功率：DC 5V 10mA
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：30,000 cycles Min
2、Switch Life 開關按壓壽命：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

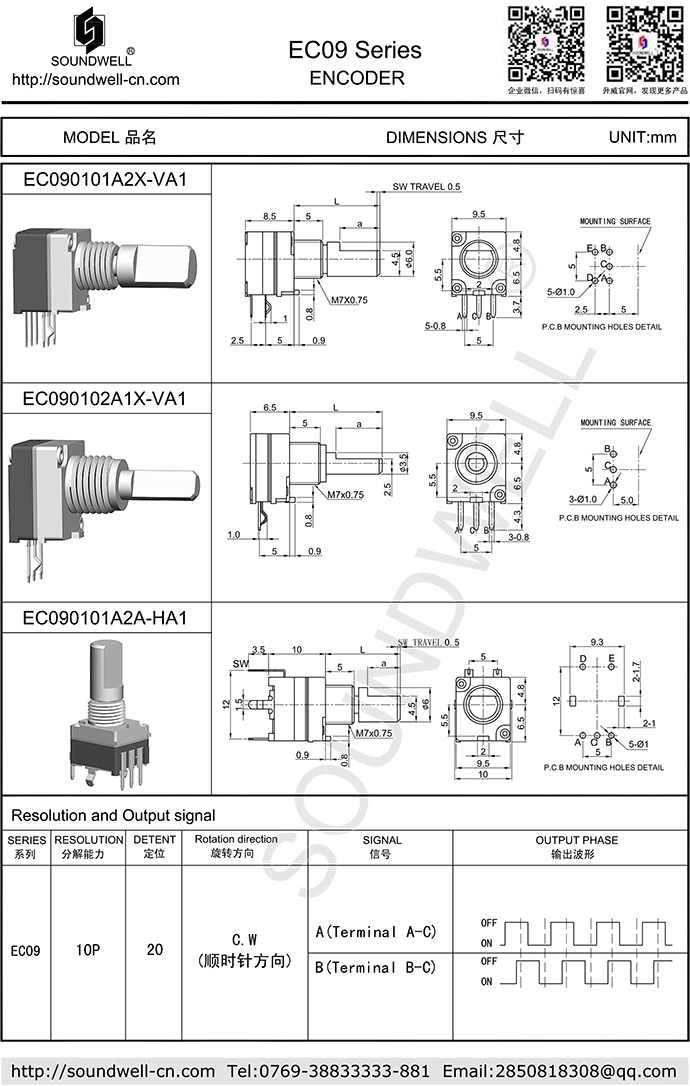

如下是EC09旋轉編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
.jpg)
此款EC09旋轉編碼器適用于對講機編碼器,收音機編碼器,功放音響編碼器,汽車音響 汽車導航類的車載編碼器，如需了解旋轉編碼器詳情咨詢我們.
廣東升威電子制品有限公司專業生產旋轉編碼器,品質可靠,編碼器行業率先通過TS16949 ISO14001 ISO9001認證,以多年編碼器制造經驗,獲得客戶及業界一致認可.升威電子成為SAMSUNG、SANYO、PANASONIC、TCL、MICROSOFT、漫步者、朝陽、 FORYOU（華陽通用）、航盛、德賽西威、歌爾、步步高、格蘭仕、美的等國內外知名企業指定編碼器供應商.找旋轉編碼器 廠家就找廣東升威電子。
