產品名稱: 旋轉編碼器 EC18中空編碼器,EC18中空旋轉編碼器,EC18增量型中空編碼器
產品優點：超薄型，可表面貼裝，中空空間可附加開關按壓機構。
產品應用：EC18旋轉編碼器目前主要應用于電子煙、卷發器，家用電器及相關電子設備上
產品功能 : 調節菜單、調節溫度、調節音量、調節頻率等。
旋轉編碼器型號: EC18編碼器系列
EC18旋轉編碼器產品規格參數
外形尺寸：∮18mm
額定電壓: DC 5V；
定位數: 18個；
脈沖數：9；
工作溫度：-40°C to 85°C；
旋轉壽命：50000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：50±20gf.cm
2、Number and position of detent定位點數及位置：18點定位（間隔角度 20°±3°）
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
5、Surface evenness 平整度：0.1mm MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 9個脈沖/360°
2、Phase difference 相位差：≥8 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles MinNote:In this catalog,if some
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明: 如說明書與承認書規格參數、圖面有異，均以承認書為準。

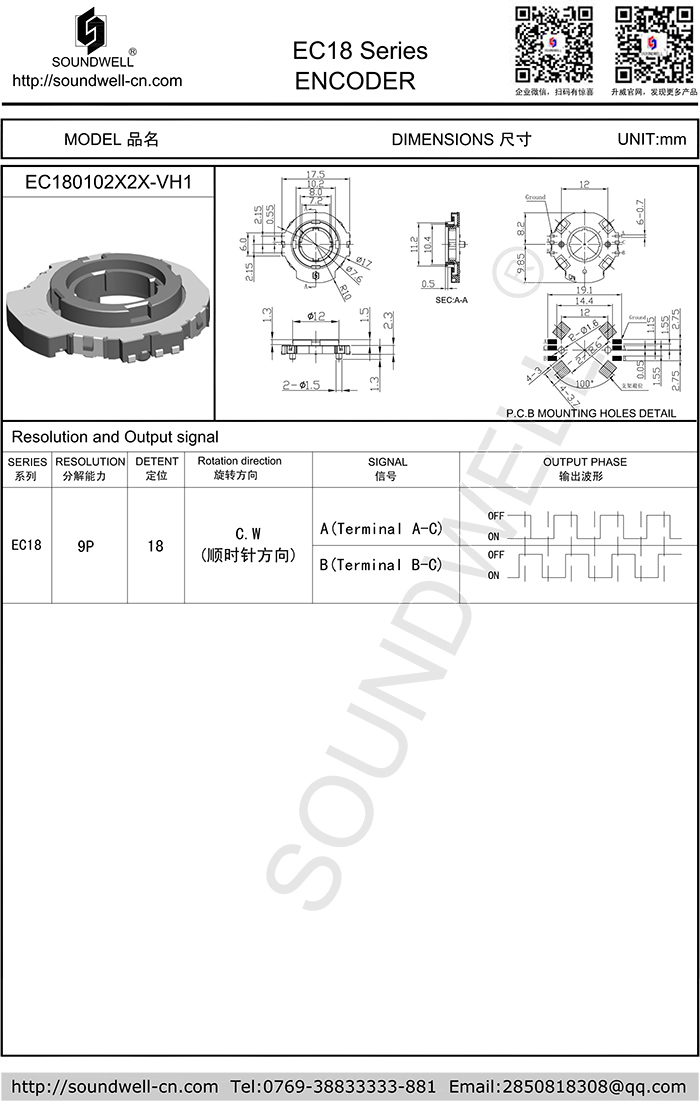

如下是EC18旋轉編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
.jpg)
