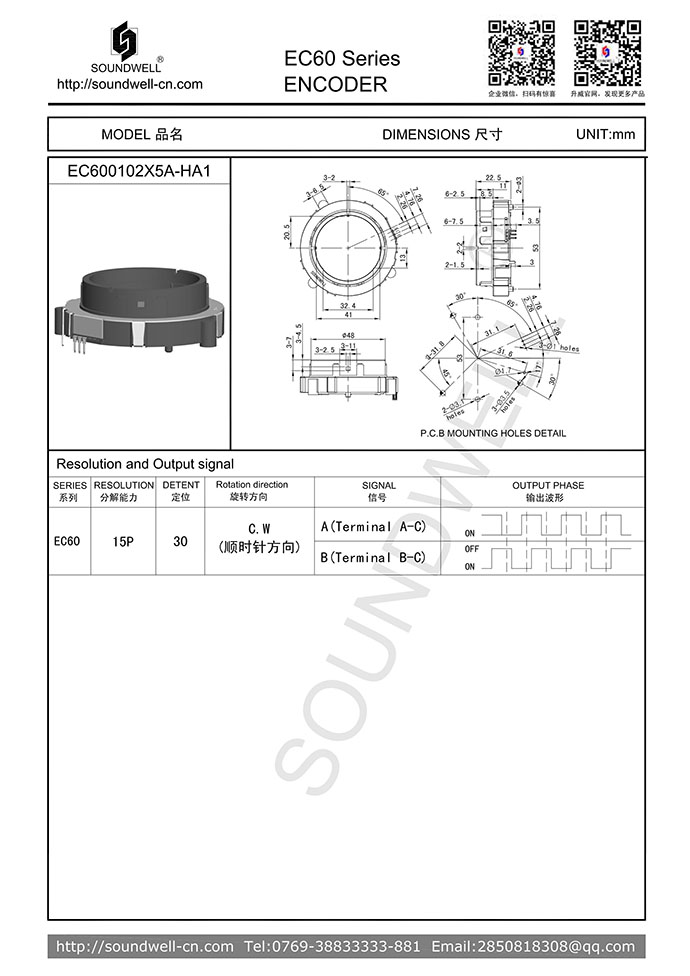

| 編碼器型號： | EC60 |
| 名稱： | EC60中空軸增量編碼器,EC60中空編碼器,EC60中空旋轉編碼器 |
| 主要規格: | 外形尺寸：∮60mm 額定電壓: DC 10V； 定位數:30個； 脈沖數：15； 工作溫度：-40°C to 85°C； 旋轉壽命：30000次以上； |
| 產品特點： |
有良好的操作手感，本體可鎖附自攻螺絲、大中空空間可應對多功能化 |
| 應用領域： | 該產品適用汽車音響、汽車空調及其它家用電器、相關電子設備上，主要 起到調節音量、調節溫度、調頻、功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：400 ±150gf.cm
2、Number and position of detent定位點數及位置: 30點定位（間隔角度 12°±3°）
3、Shaft wobble 軸擺動：0.2mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：15個脈沖/360°
2、Phase difference 相位差：≥6ms
3、Rated voltage 額定電壓: DC 10V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 500V
5、Dielectric Voltage 耐電壓：1 Minute at AC 500V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
.jpg)
廣東升威電子制品有限公司是編碼器行業標準制定單位,專業生產EC60中空軸增量編碼器,EC60中空編碼器,EC60中空旋轉編碼器,如果需要了解EC60中空軸增量編碼器詳細尺寸請咨詢右側客服。
