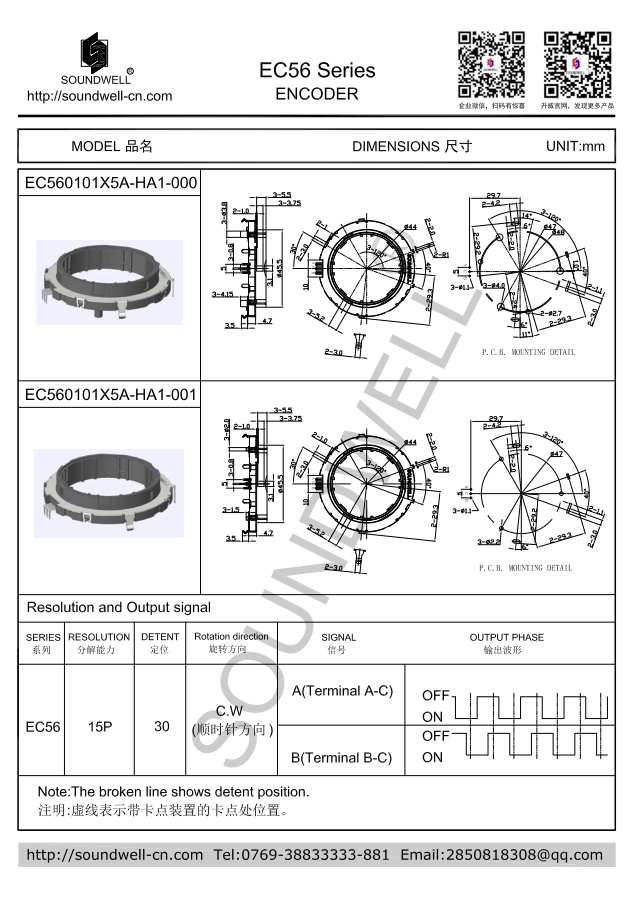

| 編碼器型號： | EC56-HA1 |
| 名稱： | 中空型旋轉編碼器 |
| 主要規格: |
額定電壓： DC 5V |
| 產品特點： | 產品厚度薄形化，本體厚度為4.2mm，總高為10.8mm，可以為客戶節省空間。操作手感良好，信號輸出穩定，中空結構可滿足客戶多功能化的需求。 |
| 應用領域： | 此產品目前適用于音響、電風扇、空氣炸鍋等家用電器上，主要起到調節音量、調節溫度、調節速度、功能選擇等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：100~300gf.cm
2、Total ratational angle 旋轉角度：360°
3、Number and position of detent 定位點數及位置：30點定位(間隔角度 12°±3°）
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力：15個脈沖/360°
2、Phase difference 相位差：≥6ms
3、Rated voltage 額定電壓：DC 5V
4、Insulation Resistance 絕緣阻抗：100MΩ 1 Minute at DC 500V
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
