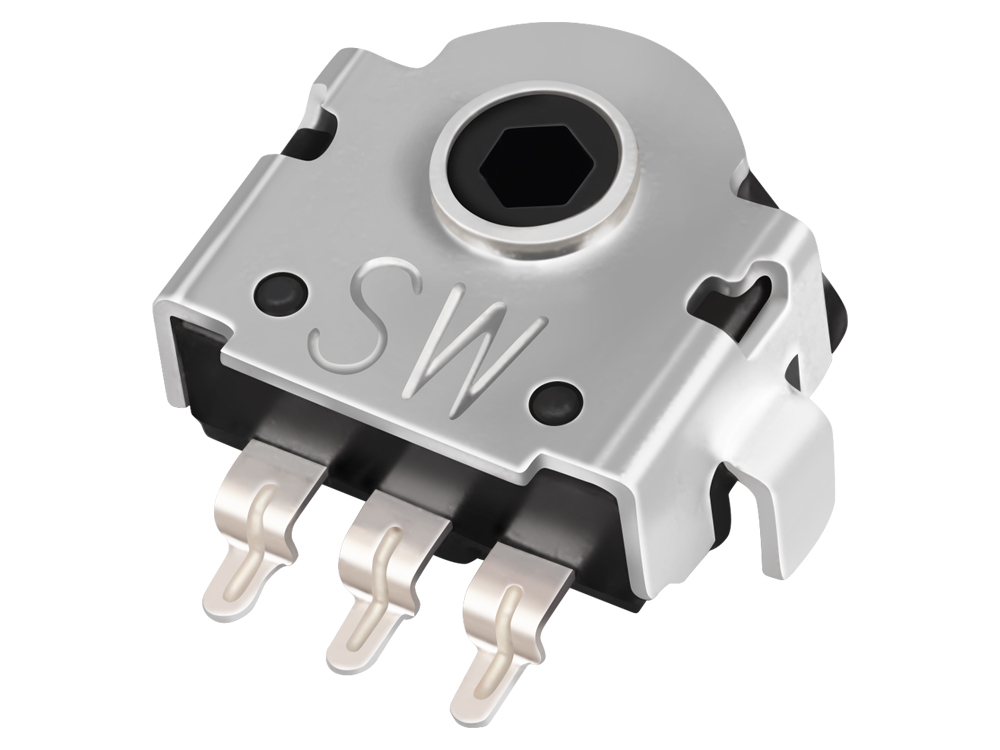

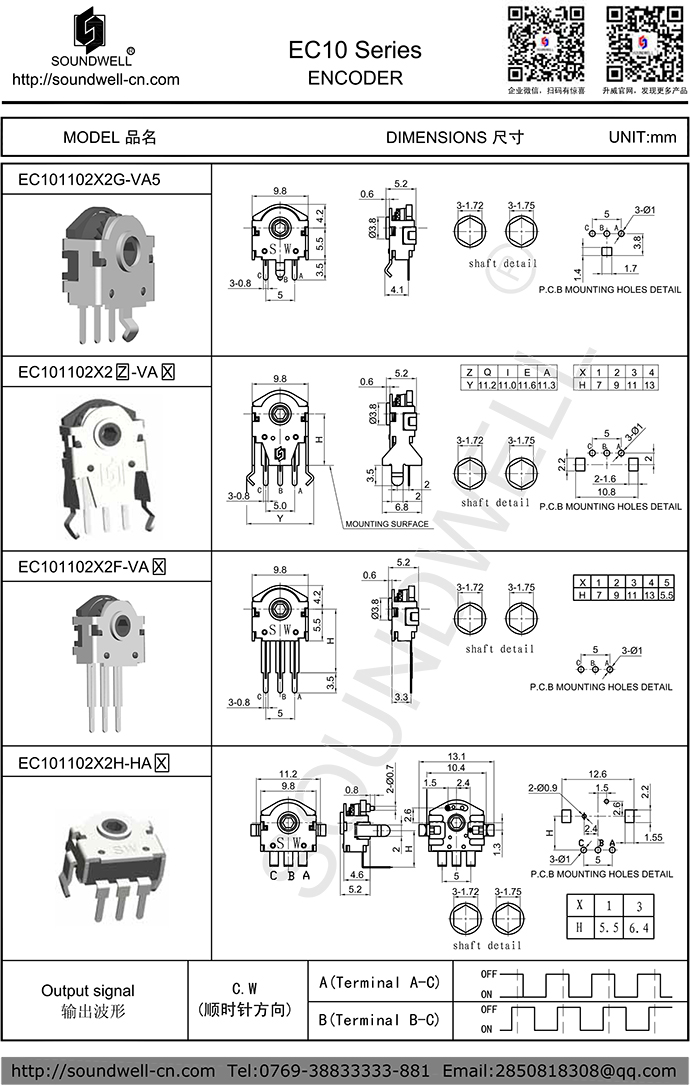

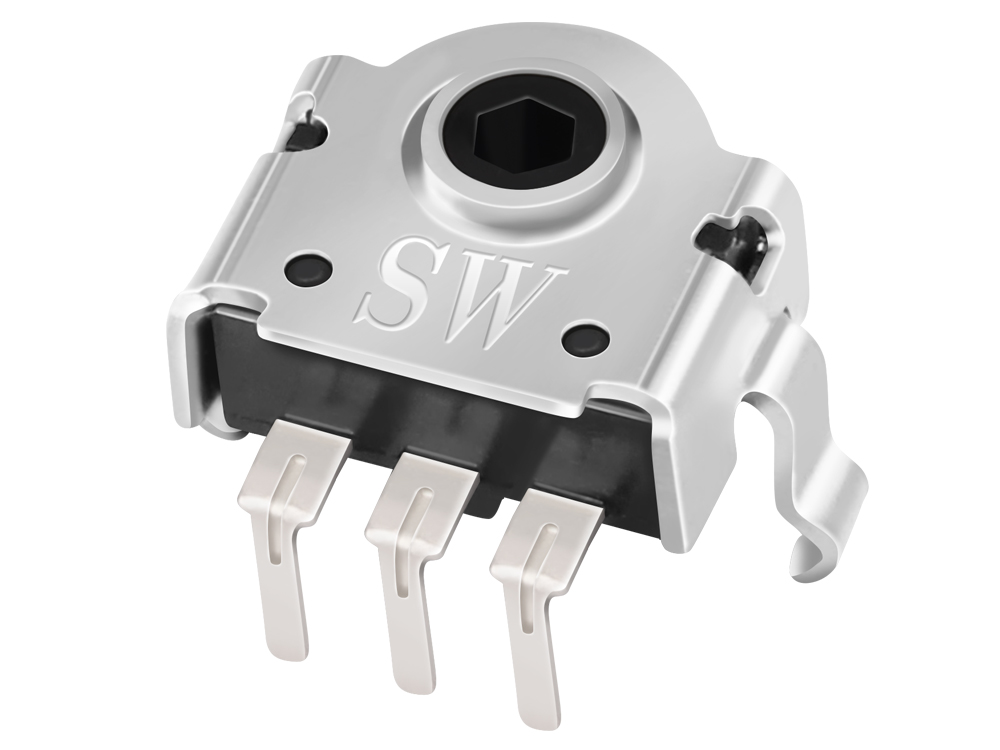

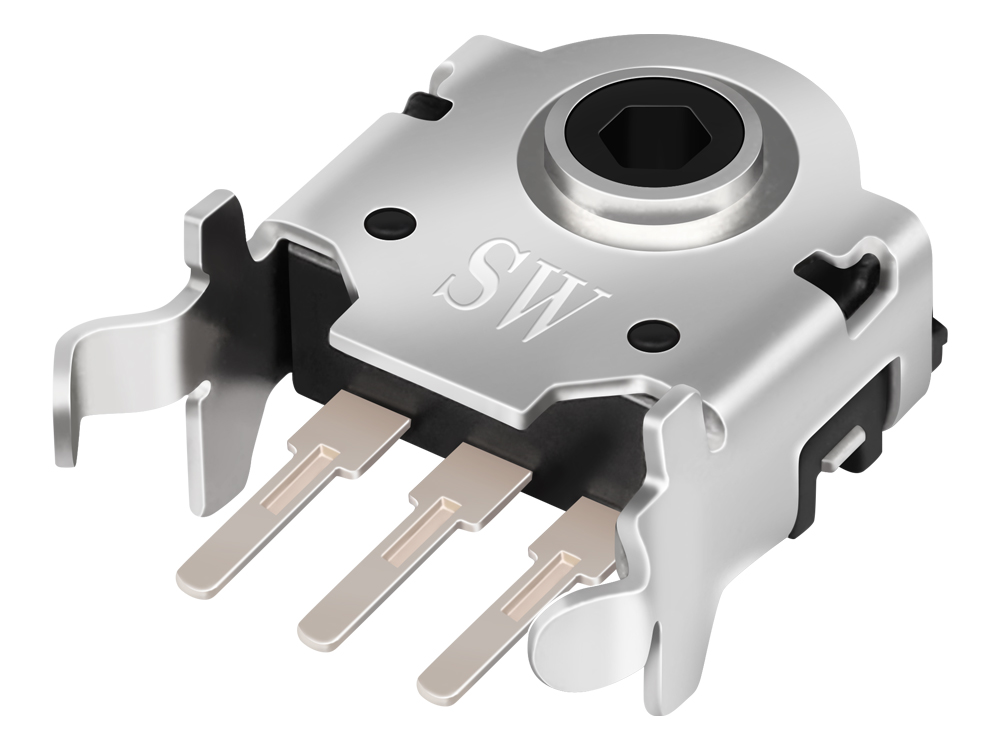

| 編碼器型號： | EC10 |
| 名稱： | EC10增量編碼器,EC10編碼器,EC10旋轉編碼器 |
| 主要規格: | 外形尺寸：10mm 額定功率：DC5V 10mA； 定位數：12個/24個 脈沖數：6/12 工作溫度：-20℃～80℃； 旋轉壽命：100000次以上； |
| 產品特點： | 體積小，使用壽命長，設計為貫通軸型 |
| 應用領域： | 主要適用于鼠標、耳機、收音機、電子玩具、電子煙或其它電子產品；主要功能為翻頁、調頻、調光、調音量、速度調節、溫度調節、菜單選擇等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：5~100gf.cm
2、Total ratational angle 全回轉角度：360°
3、Number and position of detent 定位點數：12 detents ，24 detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：6 pulses，12 pulses
2、Phase difference 相位差：△T≥0.08T
3、Rating power 額定功率 ：DC5V 10mA
4、Insulation resistance 絕緣阻抗：10M? 1 Minute at DC 50V
5、Dielectric voltage 耐電壓：1 Minute at AC 50V
6、Chattering 振蕩 ：≤3ms
7、Bounce 突跳：≤2ms
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：100,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
廣東升威電子制品有限公司專業生產EC10編碼器,EC10旋轉編碼器,EC10增量編碼器的編碼器廠家,如果我司編碼器產品符合貴司需求,可咨詢右側客服索取規格書。
