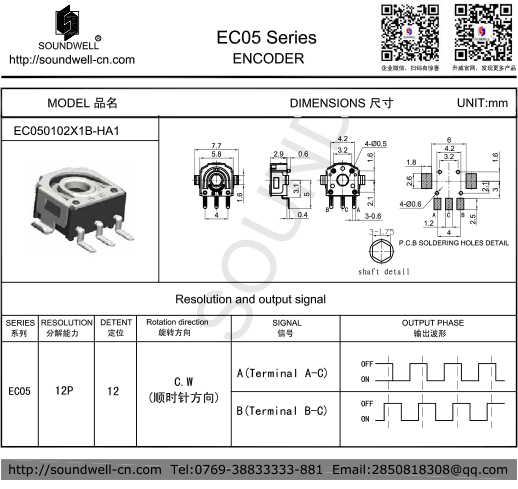

編碼器型號: | EC05 |
名稱: | EC05增量型編碼器,EC05編碼器,EC05旋轉編碼器 |
主要規格: | 外形尺寸:5mm 額定功率:DC5V 10mA; 定位數:12個 脈沖數:12 工作溫度:-10℃~70℃; 旋轉壽命:100000次以上; |
產品特點: | 為目前體積較小的編碼器,較長的使用壽命,設計為貫通軸型,產品可表面貼裝過回流焊。 |
應用領域: | 主要適用于鼠標、耳機、收音機、電子玩具、電子煙或其它電子廠品;主要功能為翻頁、調頻、調光、調音量、速度調節、溫度調節、菜單選擇等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational torque 旋轉力矩 :10~80gf.cm
2、Total ratational angle 全回轉角度:360°
3、Number and position of detent 定位點數:12 detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 :12 pulses
2、Phase difference 相位差:△T=0.15T±0.1T
3、Rating power 額定功率 :DC5V 10mA
4、Insulation resistance 絕緣阻抗:50M? 1 Minute at DC 50V
5、Dielectric voltage 耐電壓:1 Minute at AC 50V
6、Chattering 振蕩 :≤5ms
7、Bounce 突跳:≤5ms
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命:100,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異,均以承認書為準。
